سیمنٹ بلاکس کے لیے مولڈنگ: 5 اہم پیرامیٹرز جو بلاک کی طاقت اور سطح کی تکمیل کا تعین کرتے ہیں

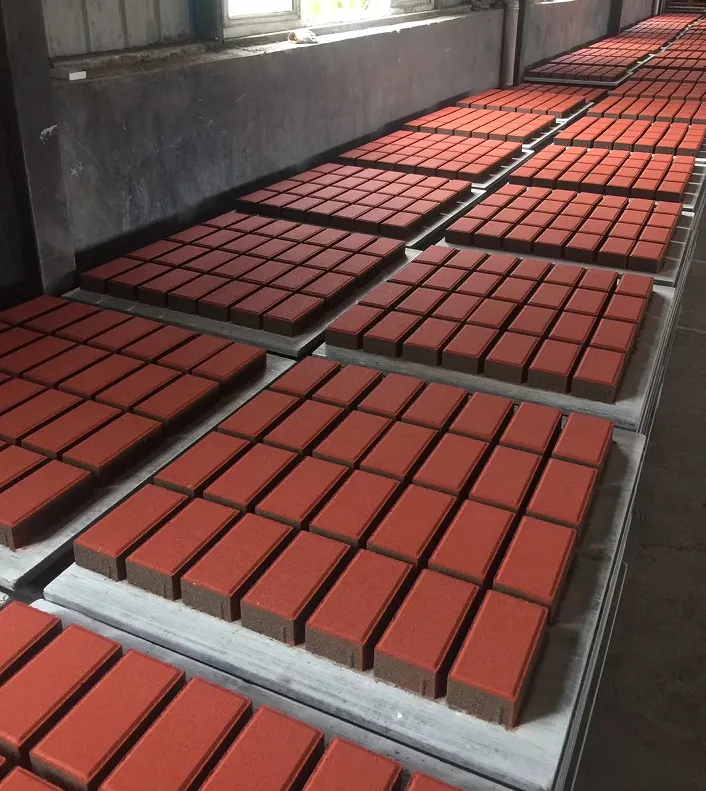

کی پیداوار میںسیمنٹ کے بلاکس، مولڈنگ کا عمل براہ راست حتمی مصنوعات کی طاقت، جہتی درستگی اور سطح کی ظاہری شکل کا تعین کرتا ہے۔ ایک ناقص ڈیزائن یا تیار کردہ مولڈ اچھے کنکریٹ کے باوجود بھی نااہل بلاکس تیار کرے گا۔ سیمنٹ بلاکس کے لیے مولڈ کا انتخاب کرتے وقت جائزہ لینے کے لیے یہاں 5 اہم پیرامیٹرز ہیں۔

1. سٹیل گریڈ اور سختی

سڑنا براہ راست کنکریٹ کی رگڑ اور اعلی تعدد کمپن کا مقابلہ کرتا ہے۔ کم درجے کا نرم اسٹیل تیزی سے گہا کے لباس کا باعث بنتا ہے، جس کے نتیجے میں دیوار کی ناہموار موٹائی اور گول کناروں کا سبب بنتا ہے۔ تجویز کردہ پریکٹس: 50-55 HRC کی سطح کی سختی حاصل کرتے ہوئے ہیٹ ٹریٹڈ (بجھایا ہوا اور مزاج والا) مولڈ اسٹیل جیسے 45# اسٹیل یا ٹول اسٹیل کا انتخاب کریں۔ یہ سیکڑوں ہزاروں چکروں میں جہتی استحکام کو یقینی بناتا ہے۔

2. ڈرافٹ اینگل

ڈرافٹ اینگل ہلکا ٹیپر ہے (عام طور پر 1°–3° فی سائیڈ) گہا کی دیواروں پر لگایا جاتا ہے۔ ڈرافٹ اینگل بہت چھوٹا: بلاکس چپکتے ہیں یا کونوں پر چپ رہتے ہیں۔ ڈرافٹ اینگل بہت بڑا: بلاک سائیڈز غیر متوازی ہو جاتے ہیں، اسٹیکنگ کو متاثر کرتے ہیں۔ پروفیشنل مینوفیکچررز بلاک کی اونچائی، کنکریٹ کی نمی اور سطح کی تکمیل کی بنیاد پر بہترین زاویہ کا حساب لگاتے ہیں۔ CNC مشینی اور پالش کے ساتھ، کچھ سپلائرز (جیسے UNIK) ڈرافٹ اینگلز کو 0.5° تک کم کرتے ہیں، آسانی سے ریلیز اور بلاک عمودی کو متوازن کرتے ہیں۔

3. گہا سطح ختم

ایک ہموار گہا کی سطح (Ra ≤ 0.8μm) کنکریٹ اور سٹیل کی دیواروں کے درمیان رگڑ کو بہت حد تک کم کرتی ہے۔ اس کے نتیجے میں:

کم ڈیمولڈنگ مزاحمت، کور پن موڑنے کو کم کرنا

بغیر کسی اضافی تکمیل کے ایک گھنے، عمدہ سطح کی ظاہری شکل

سڑنا کی صفائی کے درمیان طویل وقفے، پیداواری صلاحیت میں اضافہ

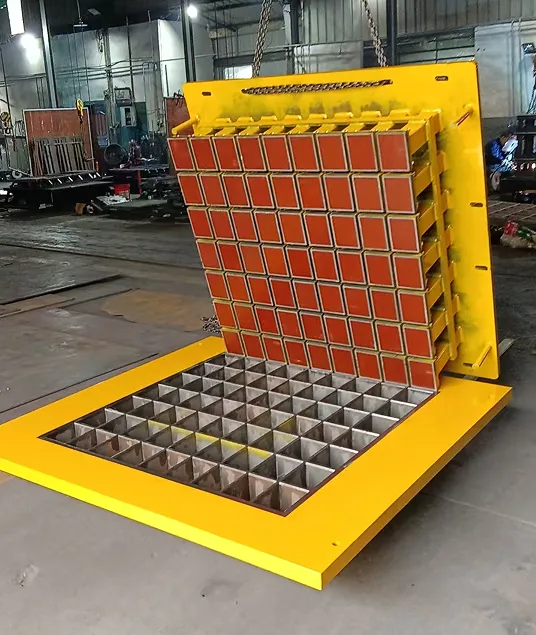

4. کور پن کی سیدھ اور پہننے کی مزاحمت

کھوکھلی بلاکس کے لیے، بنیادی پن voids بناتے ہیں۔ عام مسئلہ: غلط طریقے سے منسلک پن دیواروں کی ناہموار موٹائی کا سبب بنتے ہیں، پتلی دیواروں کو کمزور کرتے ہیں۔ حل: CNC-مشین گہا اور کور پن ریٹینر پلیٹ کو ایک ساتھ رکھیں، سیدھ میں رواداری کو ±0.05mm تک رکھیں۔ کور پنوں کو کاربرائز یا ہارڈ کروم چڑھایا جا سکتا ہے تاکہ سیمنٹ کے پیسٹ کے سنکنرن اور کھرچنے سے بچا جا سکے۔

5. وینٹنگ ڈیزائن

کمپیکٹیشن کے دوران، کنکریٹ میں ہوا اور پانی کے بخارات کا نکلنا ضروری ہے۔ خراب وینٹنگ اس کی طرف جاتا ہے:

"ہنی کامبنگ" یا بلاک کی سطح پر پن ہولز

ڈیمولڈنگ کے دوران مقامی سکشن، جس سے دراڑیں پڑتی ہیں۔ پیشہ ورانہ ڈیزائن: مائیکرو وینٹنگ گرووز (0.2-0.5 ملی میٹر گہرے) گہا کے اوپری حصے یا بنیادی پن کی جڑوں، یا چھوٹے وینٹ ہولز پر مشینی۔ یہ نمایاں طور پر سطح کی کثافت کو بہتر بناتا ہے، خاص طور پر زیرو سلمپ کنکریٹ کے لیے۔

خلاصہ: کے لئے ایک سڑنا منتخب کرتے وقتسیمنٹ کے بلاکسصرف قیمت کو نہ دیکھیں۔ اپنے سپلائر سے اسٹیل گریڈ، ہیٹ ٹریٹمنٹ کی سختی، ڈرافٹ اینگل، سطح کی کھردری (را ویلیو)، کور پن کی سیدھ میں رواداری، اور وینٹنگ کے طریقے کے بارے میں مخصوص ڈیٹا کے لیے پوچھیں۔ ایک اچھی طرح سے پیرامیٹرائزڈ مولڈ کی ابتدائی لاگت زیادہ ہوتی ہے، لیکن یہ مہینوں کے اندر ردوں کو کم کرکے، مولڈ کی زندگی کو بڑھا کر، اور بلاک کوالٹی کو بڑھا کر ادائیگی کرتا ہے۔
