کنکریٹ مصنوعات کی صنعت میں، پیداواری عمل کو عام طور پر دو بظاہر آزاد مراحل میں تقسیم کیا جاتا ہے: مکس ڈیزائن اور مولڈ میٹریل کا انتخاب۔ پہلے لیبارٹریوں میں میٹریل انجینئرز کی طرف سے منعقد کیا جاتا ہے، جبکہ مؤخر الذکر آلات کے پیرامیٹرز کی بنیاد پر پیداوار کے محکموں کی طرف سے حاصل کیا جاتا ہے. تاہم، مصنوعات کی قیمت اور معیار کا تعین کرنے کی اصل کلید ان دو ڈومینز کے درمیان تکنیکی خلا کو ختم کرنے میں مضمر ہے۔

کنکریٹ مکس ڈیزائن ایک مقررہ قیمت نہیں ہے — یہ مولڈ پہننے، سروس کی زندگی، اور سطح کے ختم ہونے کے معیار کا براہ راست تعین کرنے والا ہے۔ مکس ڈیزائن میں مجموعی خصوصیات، واٹر سیمنٹ کا تناسب، اور کمپیکشن کے طریقوں کو نظر انداز کرنا مولڈ میٹریل کے انتخاب کو "ناکافی سختی" یا "ناکافی سختی" کے نقصانات میں ڈالنے کا باعث بن سکتا ہے، بالآخر مولڈ میں بار بار تبدیلیاں یا بیچ میں نقائص پیدا ہوتے ہیں۔

ذیل میں مولڈ میٹریل کے انتخاب پر مکس ڈیزائن میں تین بنیادی عوامل کے مخصوص اثرات ہیں:

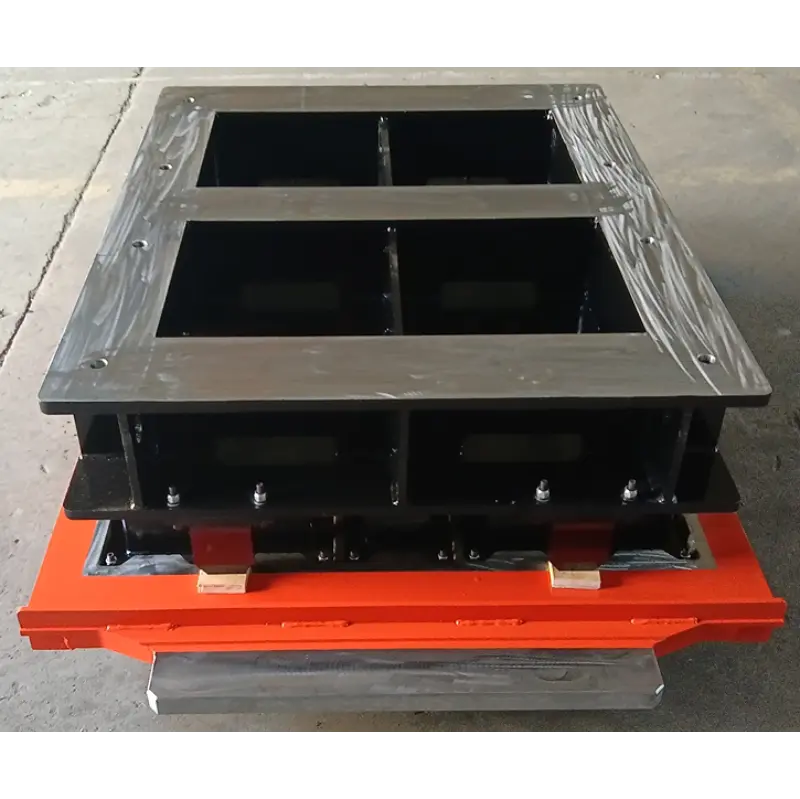

1. مجموعی سختی اور درجہ بندی: مولڈ اسٹیل کے "ویئر ڈیفنس" کا تعین

کنکریٹ میں جمع (ریت، پتھر) براہ راست "کاٹنے والے اوزار" ہیں جو سڑنا کے پہننے کا سبب بنتے ہیں۔

ہائی سلیکا/ہارڈ ایگریگیٹس: اگر مکس ڈیزائن میں ہائی سلیکا پسے ہوئے پتھر یا تیار شدہ ریت (تیز کناروں کے ساتھ) استعمال کی گئی ہو،سڑناگہا کی سطح شدید کھرچنے والے لباس کو برداشت کرے گی۔ اس صورت میں، گہرے کاربرائزنگ اور بجھانے کے ساتھ ہائی کاربن الائے اسٹیل ضروری ہے، اس بات کو یقینی بنانا کہ رگڑنے کے خلاف مزاحمت کرنے کے لیے سطح کی سختی HRC 58-62 تک پہنچ جائے۔

ناقص مجموعی درجہ بندی: جب ٹھیک مجموعے ضرورت سے زیادہ ہوتے ہیں یا درجہ بندی ناقص ہوتی ہے، تو کنکریٹ مکس کی اندرونی رگڑ نمایاں طور پر بڑھ جاتی ہے، جس کی وجہ سے ڈیمولڈنگ مزاحمت بڑھ جاتی ہے۔ اگر سڑنا کافی سختی کے بغیر صرف اعلی سختی رکھتا ہے (HRC 35-40 سے نیچے بنیادی سختی)، بار بار ڈرائنگ سائیکل کے دوران تناؤ کے ارتکاز کی وجہ سے یہ کریکنگ کے لیے انتہائی حساس ہو جاتا ہے۔

2. واٹر سیمنٹ کا تناسب اور کمپیکشن طریقہ: سانچوں کے لیے "ڈیمولڈنگ کنسرن"

پانی اور سیمنٹ کا تناسب نہ صرف مضبوطی کو متاثر کرتا ہے بلکہ مولڈ کی سطح پر کنکریٹ کے چپکنے کو بھی متاثر کرتا ہے۔

کم واٹر سیمنٹ کا تناسب (خشک سخت کنکریٹ): عام طور پر اعلی درستگی والے بلاکس کے لیے استعمال کیا جاتا ہے، اس مکس میں کم نمی اور زیادہ واسکاسیٹی ہوتی ہے۔ یہ مولڈ گہا پر انتہائی اعلی سطح کی ہمواری (Ra ≤ 1.6) اور مناسب مسودہ زاویوں کا مطالبہ کرتا ہے۔ اگر مولڈ کی سطح کھردری ہے، تو خشک-سخت مکس مضبوطی سے قائم رہے گا، جس کی وجہ سے مولڈنگ کے دوران پروڈکٹ ٹوٹ جائے گا یا مولڈ کام کرنے والے چہرے پر غیر معمولی لباس بن جائے گا۔

ہائی فریکوئنسی وائبریشن کمپیکشن: اگر مکس ڈیزائن کثافت کے لیے شدید کمپن پر انحصار کرتا ہے، تو پورے مولڈ کو ہائی فریکوئنسی اثر کو برداشت کرنا چاہیے۔ ایسی صورتوں میں، مواد کے انتخاب کو ٹوٹنے والے ٹول اسٹیلز سے بچنا چاہیے اور اس کے بجائے 42CrMo جیسے کروم-مولیبڈینم الائے اسٹیلز کو اپنانا چاہیے، مولڈ سبسٹریٹ فریکچر کو روکنے کے لیے ان کی بہترین تھکاوٹ مزاحمت کا فائدہ اٹھاتے ہوئے۔

3. سیمنٹ کی قسم اور مرکب: سانچوں پر "کیمیائی حملہ"

یہ ایک آسانی سے نظر انداز پوشیدہ عنصر ہے.

الکلی-مجموعی رد عمل اور سنکنرن: جب زیادہ الکلینٹی کے ساتھ سیمنٹ استعمال کرتے ہیں، یا جب مرکب میں سلفائیڈ کا مواد بلند ہوتا ہے، تو سنکنرن ایجنٹ آسانی سے مرطوب اور گرم علاج کرنے والے ماحول میں نشوونما پا سکتے ہیں۔ اگر مولڈ کی سطح پہننے والی پرت میں مائیکرو کریکس ہو تو، سنکنرن سطح سے اندر کی طرف پھیلے گا، جس سے سبسٹریٹ کی ناکامی میں تیزی آئے گی۔ ایسی صورتوں میں، مولڈ کی سطح کو سنکنرن کو مضبوط بنانے کے علاج یا بہتر سنکنرن مزاحمت کے ساتھ خصوصی سٹیل کے درجات کے انتخاب کی ضرورت ہوتی ہے۔

صنعت کی بصیرت: "ری ایکٹیو مولڈ ریپلیسمنٹ" سے لے کر "پرایکٹیو اڈاپٹیشن" تک

سڑنا بنانے والے کے طور پر،Fujian Unik Mold Technology Co., Ltd. اس نے عالمی کلائنٹس کے لیے اپنی سروس کے دوران مشاہدہ کیا ہے کہ 80% قبل از وقت مولڈ کی ناکامی (جیسے کہ غیر معمولی لباس اور کریکنگ) سٹیل کے معیار کے مسائل کی وجہ سے نہیں بلکہ مولڈ میٹریل کے انتخاب اور کلائنٹ کے اصل مکس ڈیزائن کے درمیان مماثلت کی وجہ سے ہوتی ہے۔

لہذا، پیشہ ورانہ مولڈ سپلائرز کو صرف معیاری مصنوعات کی پیشکش نہیں کرنی چاہیے۔ انتخاب کے مرحلے کے دوران، مینوفیکچررز کو فعال طور پر کلائنٹس سے معلومات کے تین اہم ٹکڑوں کو حاصل کرنا چاہیے:

مجموعی قسم اور ذرہ کا زیادہ سے زیادہ سائز - پہننے کی شدت کا اندازہ لگانے کے لیے۔

دباؤ اور کمپن فریکوئنسی کی تشکیل - مطلوبہ سٹیل کی سختی کا تعین کرنے کے لئے.

متوقع روزانہ کی پیداوار اور کل سروس کی زندگی کی ضروریات - تجویز کرنے کے لیے، لاگت اور درستگی کی ضروریات کی بنیاد پر، چاہے دوہری سختی کا علاج (سخت کور کے ساتھ سخت بیرونی) یا جامع کوٹنگ کے عمل کو اپنایا جائے۔

نتیجہ: کنکریٹ مکس ڈیزائن "ڈیمانڈ سائیڈ" کی نمائندگی کرتا ہے جبکہ مولڈ میٹریل کا انتخاب "ریسپانس سائیڈ" ہے۔ صرف مکس ڈیزائن میں موجود جسمانی اور کیمیائی دباؤ کو مخصوص مادی کارکردگی کے اشاریوں (سختی میلان، موڑنے کی طاقت، سنکنرن مزاحمت) میں ترجمہ کرکے ہی ہم صحیح معنوں میں مصنوعات کی درستگی میں طویل مدتی استحکام حاصل کر سکتے ہیں اور کل لاگت کو بہتر بنا سکتے ہیں۔ سپلائرز اور کلائنٹس کے درمیان تعلقات کو سادہ لین دین سے آگے بڑھنا چاہیے اور مواد سائنس کی بنیاد پر گہرے تکنیکی تعاون میں تبدیل ہونا چاہیے۔
